Produktbeschreibung

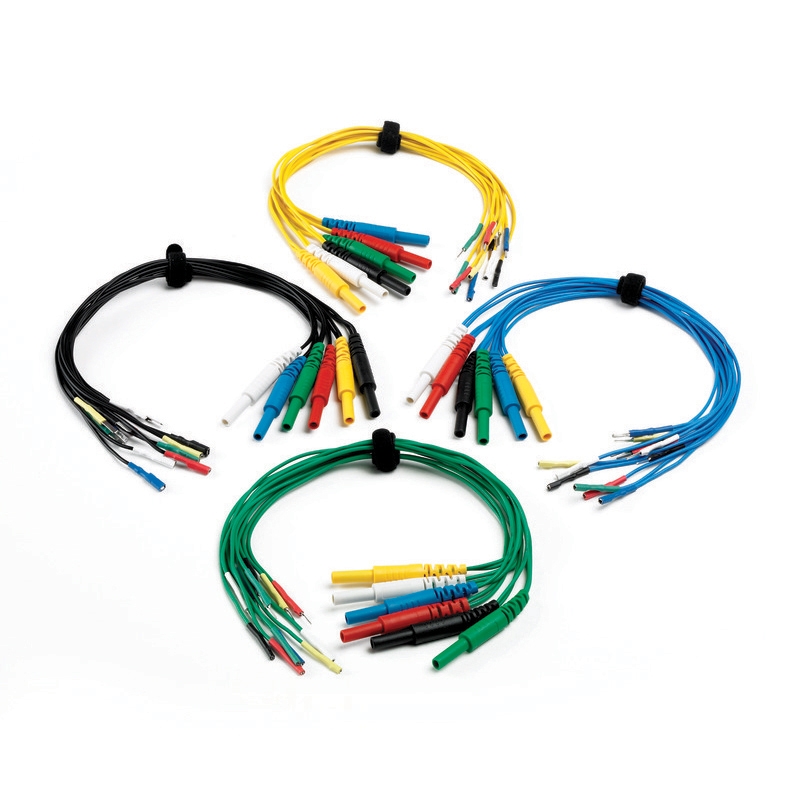

PP943 Set aus 4 Stück 6-fach Y-Universal Abzweigleitungen
Jede Y Abzweigleitung hat jeweils 1 Stift- und 1 Buchsen-Kontakt; am anderen Ende eine 4 mm Sicherheitsbuchse passend für 4 mm Sicherheits- und 4 mm Standard-Bananenstecker.
Pico's 6-Wege-Universal-Breakout-Leitungs-Kit PP943 funktioniert mit jedem Fahrzeug und reduziert die Notwendigkeit, systemspezifische Breakout-Leitungen zu verwenden. Die Breakout-Leitungen sind mit 4 verschiedenen Anschlussgrößen erhältlich, so dass Sie mit nur 4 Kabeltypen an praktisch jeden Sensor im Motorraum und von jedem Fahrzeug angeschlossen werden können. Nie wieder müssen Sie in Ihrer Werkstatt nach dem teuren Fahrzeug- bzw. Sensor spezifischen Kabel suchen.
Steckergrößen (Flachsteckverbinder):
- Mikro: 0,6 mm (Grün)
- Klein: 1,5 mm (Gelb)
- Medium: 2,3 mm (Blau)
- Groß: 2,8 mm (Schwarz)
Kabellänge: Jede Breakout Leitung ca. 37 bis 42 cm
Einfach zu verwenden
Verbinden Sie das Breakout-Kabel mit dem vorhandenen Kabelstrang. Um dann die Spannung von den zahlreichen Sensoren im Motorraum ablesen zu können, verbinden Sie Ihre Labor-Messkabel mit den 4 mm Buchsen der Breakout-Leitungen.
Typische Anwendungen
Jede Messung ist nur so gut wie die Verbindung mit dem zu testenden Gerät. Die 6-Wege-Universal-Breakout-Kabel werden unabhängig von der Stecker-anordnung mit einer Vielzahl von Fahrzeugkomponenten verbunden. Dies stellt sicher, dass Sie eine 100% erfolgreiche Verbindung haben, wodurch Zweifel an Ihren Testergebnissen beseitigt werden. Ein Breitband-Sauerstoffsensor-Test ist ein typisches Beispiel, bei dem mehrere Messungen sowohl für die Spannung als auch für den Strom erforderlich sind. Die 4-mm Bananenbuchsen stellen einen einfachen und sicheren Spannungsmesspunkt für Ihr Testkabel dar, während eine Stromzange an jedem Kabel zur Überwachung des Stroms angebracht werden kann.
Überprüfung des Anschlusskontakts für jeden passenden Anschluss
O2-Sensor-Messungen für Spannung und Strom (einschließlich Breitband)
Aktor-Messungen für Spannung und Strom
Sensormessungen für Spannung und Feedback
Unterbrechungs- und Kurzschluss- Tests von Schaltungen
