Produktbeschreibung

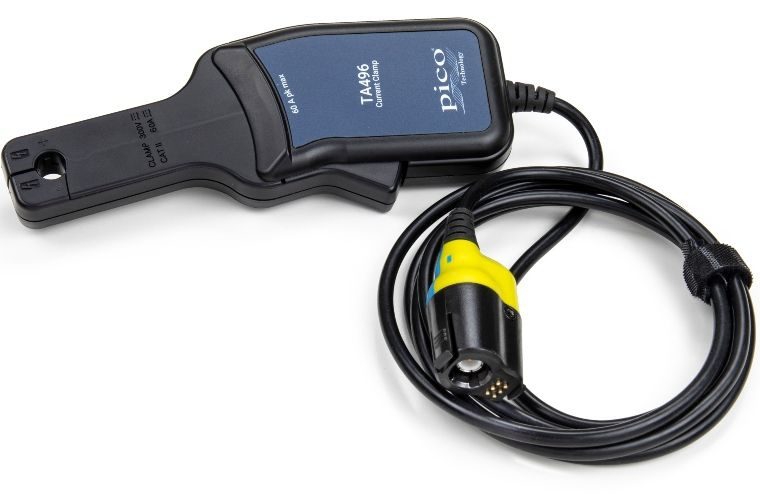

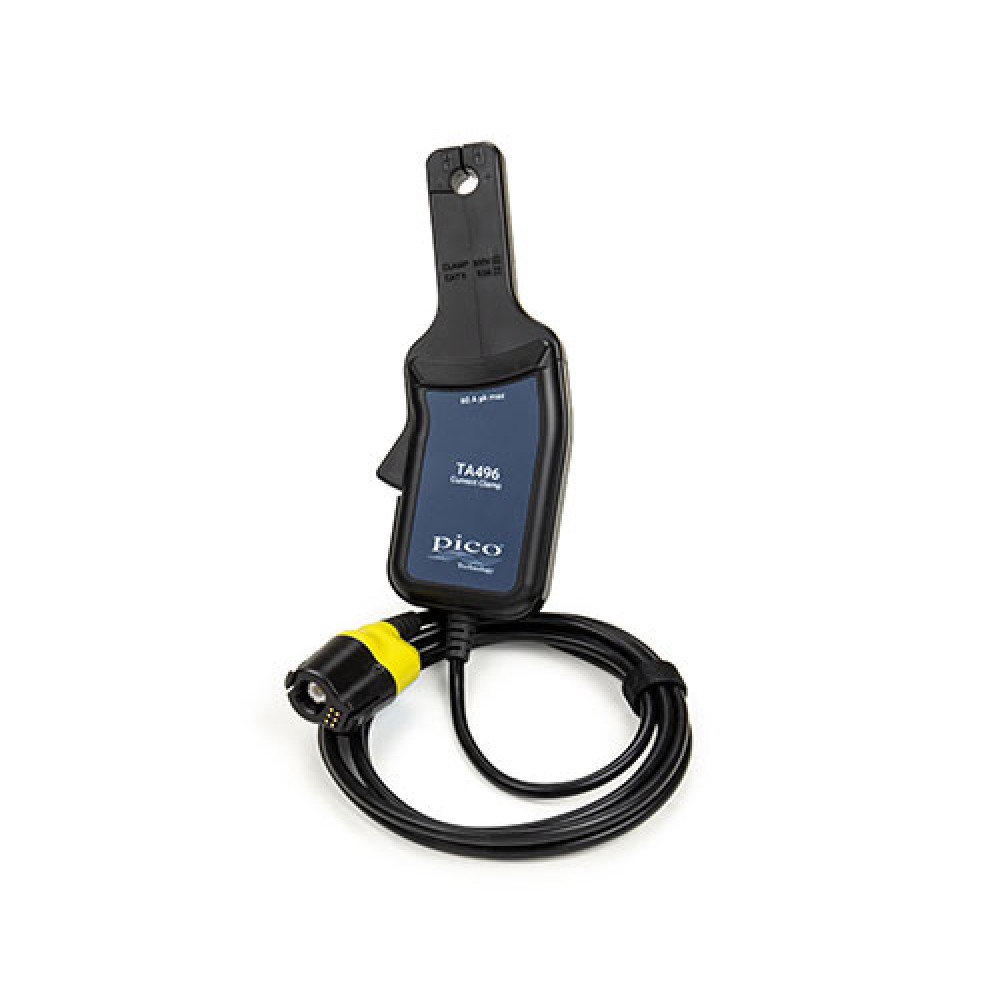

TA496 | PicoBNC+ Stromzange 60 A DC mit 9 mm Zangenöffnung
Im Februar 2022 hat Pico eine neue kompakte Stromzange TA496 PicoBNC+® 60 A DC eingeführt und ist davon überzeugt, dass sie die erste Wahl für alle PicoScope 4225A- und 4425A-Besitzer sein wird, die ihre PicoBNC+ -Tastkopfsammlung um eine kompakte Stromzange für niedrige Ströme erweitern möchten.

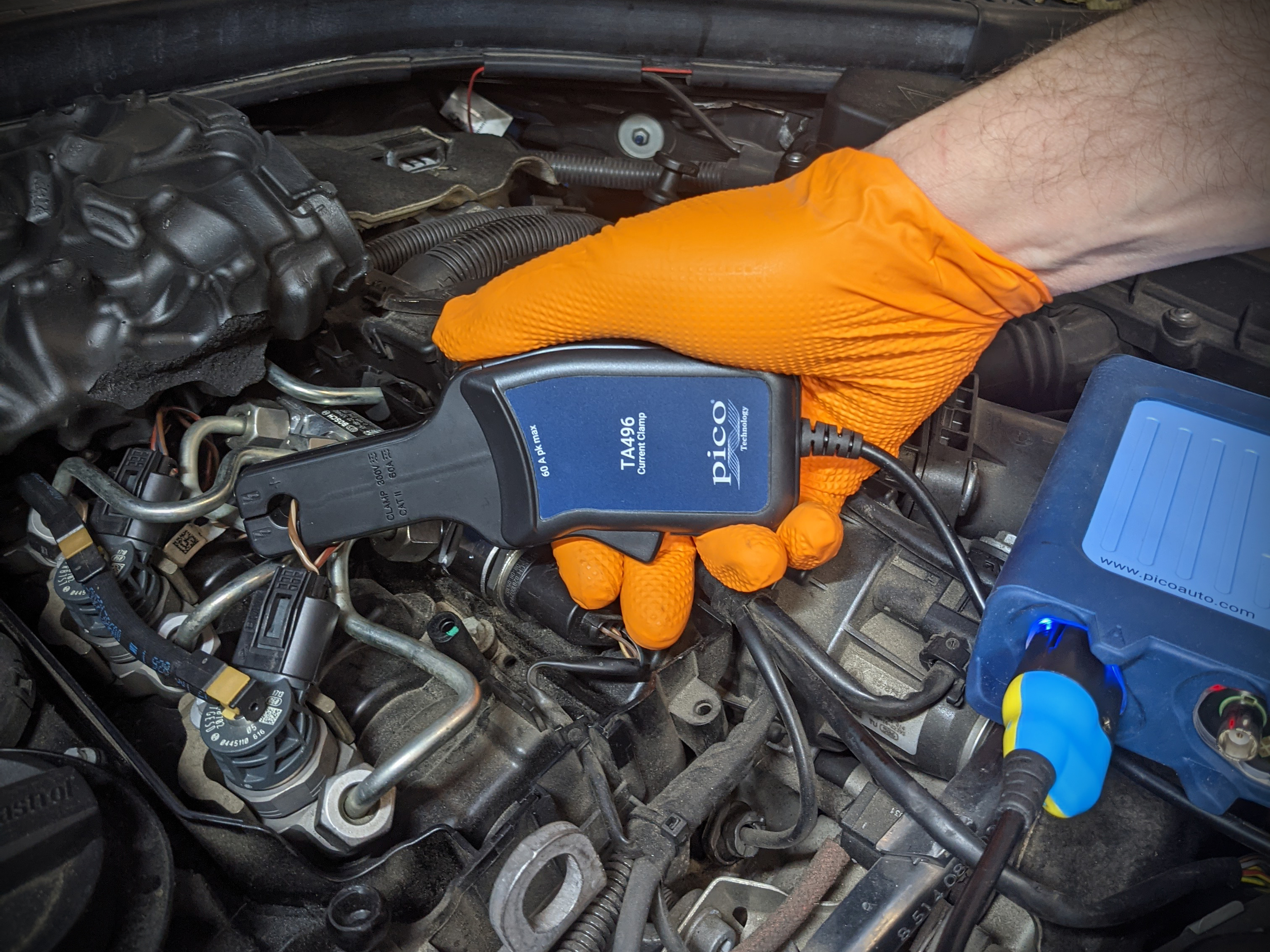

Die Stromzange TA496 PicoBNC+ 60 A DC hat einen reduzierten Formfaktor, der bequem in der Hand liegt und die Zugänglichkeit an engen und schwer erreichbaren Prüfstellen verbessert, so dass Sie sie leichter verwenden können.
Auch die integrierte PicoBNC+®-Technologie dieser Stromzange erleichtert Ihnen die Handhabung: da die Stromzange über den BNC+ Anschluss vom Oszilloskop mit Spannung versorgt wird, müssen Sie keine Batterien wechseln und sie ist immer einsatzbereit. Die automatische Sonden-Erkennung erspart Ihnen die Auswahl der Sonde in der Software. Die automatische Bereichsumschaltung bedeutet, dass Sie den Bereich nicht an der Sonde selbst ändern müssen. Wählen Sie einfach einen Bereich in der Software aus und die Sonde kümmert sich von selbst darum. Sie müssen nicht einmal den Nullpunkt der Stromzange einstellen, PicoBNC+® übernimmt das für Sie.

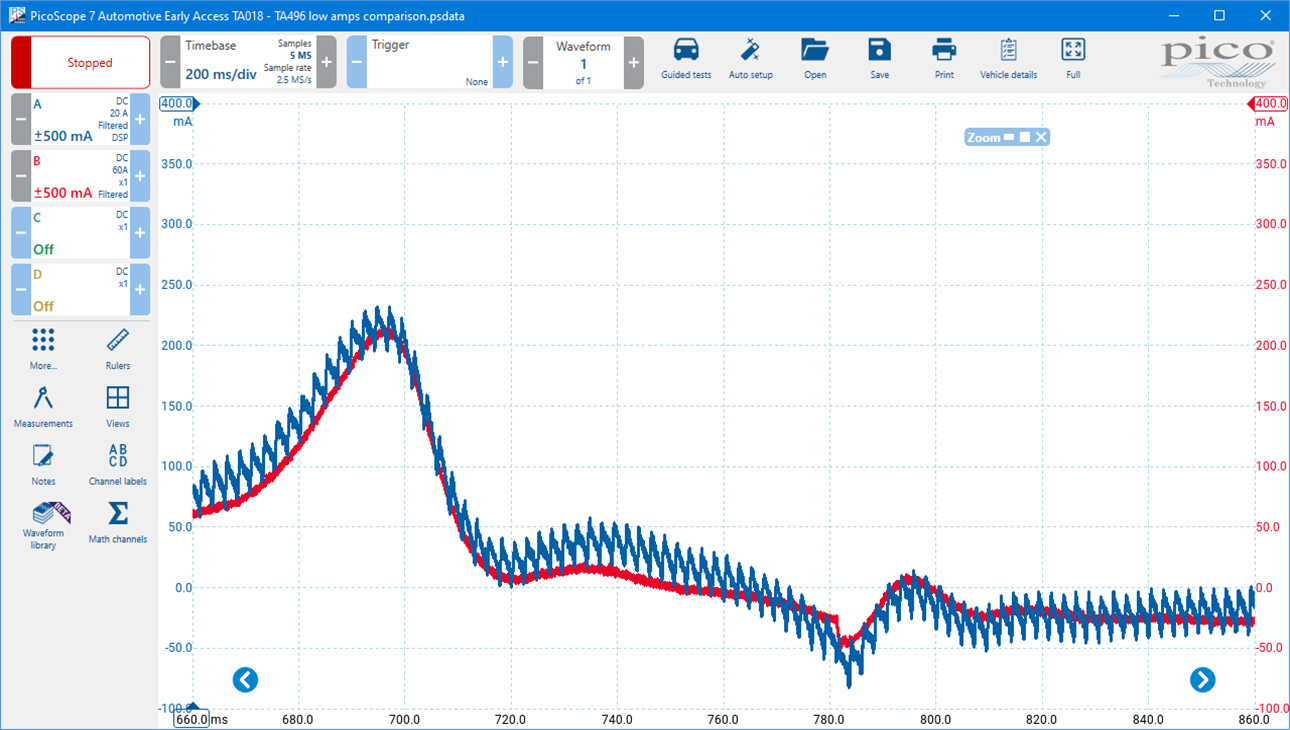

Pico hat dafür gesorgt, dass die Messgenauigkeit und die Signalklarheit der Stromzange einen Schritt weiter gehen als bei anderen vergleichbaren Zangen, insbesondere in niedrigen Strombereichen. Die sich daraus ergebenden saubereren Wellenformen werden die Diagnosegenauigkeit in Ihrer Werkstatt spürbar verbessern.
Mit der TA496 können Sie auf einfache Weise die Stromkurven vieler gängiger elektronisch gesteuerter Aktoren erfassen, z. B. Benzin- und Diesel-Einspritzdüsen, Zündspulen, Abgasrückführung, Drossel-, Turbo- und Kraftstoffsteuerungsventile, Kraftstoffpumpen, Fensterheber- und Wischermotoren usw. Sie können damit sogar parasitäre Batterieentladungen und Breitband-Lambdasonden-Wellenformen erfassen. Darüber hinaus ist die TA496 Stromzange nach CAT II 300 V eingestuft und doppelt isoliert, so dass sie für den Einsatz in einer Vielzahl von Automobilumgebungen geeignet ist.
Elektrische Charakteristik
Strommessbereiche Zwei Bereiche: ±10 A peak, ±60 A peak
Frequenz Bereich DC bis 40 kHz (−3 dB)
Stromversorgung Eingeschaltet wenn mit PicoBNC+ am Oszilloskop angeschlossen
Auflösung 5 mA (mit 20 kHz Oszilloskop Hardware-Filter und 500 Hz Software-Filter)
DC Genauigkeit Bei 23 °C ± 5 °C, 70 % RH maximal
Bei Benutzung mit PicoScope 4225A oder 4425A 0 bis 60 A: ±4% der Anzeige ± 630 mA
0 bis 50 A: ±4% der Anzeige ± 630 mA
0 bis 20 A: ±2% der Anzeige ± 190 mA
0 bis 10 A: ±2% der Anzeige ± 65 mA
0 bis 5 A: ±2% der Anzeige ± 35 mA
0 bis 2 A: ±2% der Anzeige ± 20 mA
0 bis 1 A: ±2% der Anzeige ± 20 mA
0bis 0.5 A: ±2% der Anzeige ±20 mA
0-Punkt Einstellung Automatisch beim Anschließen an das PicoScope oder manueller Knopf in der Software.
Kopplung zum PicoScope AC oder DC, wählbar in der Software.
Filter 20 kHz Hardware Tiefpass-Filter im PicoScope. Standardmäßig aktiviert.
Durch Benutzer wählbar.
Remanenz (0 A—60 A—0 A) 300 mA typisch
Arbeitsspannung 300 Volt CAT II, Verschmutzungsgrad 2
Generelle Charakteristik:
Maximaler Leiterdurchmesser 9 mm
Ausgangs-Steckverbinder PicoBNC+®
Kabel Länge 2,85 m
Abmessungen 167 mm x 68 mm x 26 mm
Gewicht 0,25 kg
Umwelttechnische Daten
Arbeitstemperatur Bereich 0 to 50 °C
Lagertemperatur Bereich −20 to +70 °C
Arbeits Luftfeuchtigkeit 70 %RH, max., nicht kondensierend
Lager Luftfeuchtigkeit 80 %RH, max., nicht kondensierend
Kompatibel zu Vorschriften
Sicherheit EN 61010-1, EN 61010-2-032
Umwelt RoHS, WEEE
EMC CE, FCC, UKCA
