Produktbeschreibung

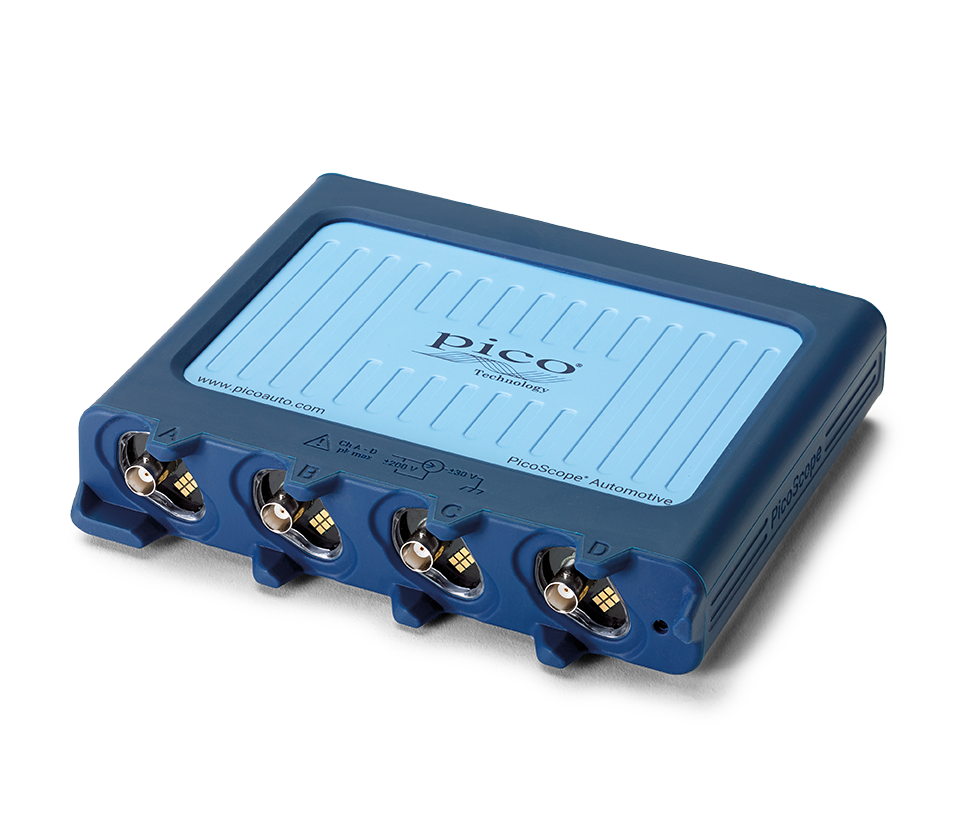

PQ174 4-Kanal PicoScope 4425A (PR340) Automotive USB Oszilloskop für die Fahrzeugdiagnose mit dem neuen BNC+ Anschluss
Dies ist das entsprechene Modell des Vorgängers PP918 PicoScope 4-Kanal 4425. Mit der Erweiterung um die PicoBNC+-Schnittstelle. Das Oszilloskop wird weiterhin in einem Karton zusammen mit einem 1,8 m langen USB-3-Kabel geliefert.
Kfz-Oszilloskope von Pico werden von über 20 der weltweit führenden Fahrzeugherstellern und in Tausenden Werkstätten verwendet, um Zeit und Geld zu sparen und die Fehlerdiagnose zu vereinfachen und zu beschleunigen.
Das 4425A ist das modernste PicoScope Kfz-Oszilloskope, das es je gab. Es kann sowohl für Diesel-, Benzin- und Gasmotoren als auch für Hybrid-, Elektro- und Wasserstoff-Fahrzeuge verwendet werden.
Bis zu 400 Millionen Abtastungen pro Sekunde sind möglich. Das ist so schnell, dass CAN-Bus und sogar FlexRay-Signale verarbeitet werden können. Sie können sicher sein, dass Sie schon jetzt für die nächste Generation an Fahrzeugen und Herausforderungen gerüstet sind. Probleme mit der Leistung und Störungen werden detailliert erkannt und können für spätere Analysen gespeichert werden.
Der hohe Eingangsspannungsbereich von ±200 V (mit Überspannungs-Eingangsschutz bis ±250 V) macht externe Dämpfer weitgehend überflüssig. Für die Handhabung hoher Spannungen bis 1400 V können Differentialtastköpfe verwendet werden.
Die Eingänge des 4425A verfügt über die neuen PicoBNC+ Anschlüsse, der die automatische Erkennung der angeschlossenen Zubehörteile mit Pico BNC+ Steckverbinder ermöglicht. Der Teilungsfaktor 1:1, 10:1 oder 10.000:1 wird automatisch erkannt. Bei den Stromzangen mit PicoBNC+ Steckverbinder erfolgt die Stromversorgung ebenfalls über diesen Anschluss. Auch die Kalibrierung und Nullstellung ist automatisiert. Es verfügt über eine eigene Bezugsmasse, die vom USB-Anschluss getrennt ist. Jeder Eingang ist unabhägig (Gleichtaktspannungsbereich bis zu ±30 V), was die Flexibilität erhöht und die direkte Messung von Signalen ermöglicht, z.B. von Resolver-Schaltungen in Hybridfahrzeugen.
ConnectDetectTM ist eine praktische Funktion die erkennt, ob Sie in schwer zugänglichen Bereichen Anschlüsse richtig kontaktiert haben. Der Verbindungsstatus wird dabei auf dem Monitor angezeigt.
Merkmale:
- 20 MHz Bandbreite
- Abtastrate von bis zu 400 MS/s in Echtzeit
- 250.000.000 Samplespeicher
- ±200 V Eingangsspannungsbereich
- PicoBNC+ Eingänge
- Potentialfreie Eingänge
- ConnectDetectTM für zuverlässige Verbindungen
- Kein externes Netzteil erforderlich (kann aber angeschlossen werden)
- USB 3.0-Anschluss für schnellere Bildschirmaktualisierungen (USB 2 kompatibel)
- Geschützt gegen Überlasten und Kurzschlüsse
- Kompatibel mit CAN Bus und FlexRay
- Verwendung mit allen Fahrzeugen
- Benutzerfreundlich
- Beinhaltet ein kostenloses PicoScope Softwarepaket: PicoScope6 Automotive & PicoDiagnostics oder PicoScope Automotive 7 beta
- Software & Softwareaktualisierungen kostenlos
- 24 Monate Gewährleistung
- Kostenloser technischer Support
Spezifikationen des PicoScope 4425A
Kanäle 4
Vertikale Auflösung 12 Bit (16 Bit bei optimierter Auflösung)
Gleichspannungs-Genauigkeit ±1 % vom Endwert
(±2 % im Spannungsbereich 50 mV)
Empfindlichkeit 10 mV/div bis 40 V/div
Eingangsspannungsbereiche (voller Messbereich) ± 50 mV bis ± 200 V in 12 Bereichen
Eingangsimpedanz 1 MΩ parallel mit 24 pF
Eingangstyp Potentialfreier, einpoliger BNC-Stecker
Eingangskopplung AC/DC per Software wählbar
Überspannungs-Eingangsschutz ±250 V (DC + AC Spitze)
Pufferspeicher 250 Millionen Erfassungen, verteilt auf aktive Kanäle
Wellenformpuffer Bis zu 10.000 Wellenformen
Zeitbasisbereiche 5 ns/div bis 5000 s/div
Bandbreite DC - 20 MHz (10 MHz im Spannungsbereich ±50 mV)
Maximale Abtatsrate (einzeln)
1 Kanal in Gebrauch 400 MS/s
2 Kanäle in Gebrauch 200 MS/s
3 oder 4 Kanäle in Gebrauch 100 MS/s
Trigger
Quelle Beliebiger Eingangskanal
Basistrigger Automatisch, wiederholend, einzeln, keiner
Erweiterter Trigger Ansteigende Flanke, abfallende Flanke, Flanke mit Hysterese,
Impulsbreite, Runt-Impulse, Aussetzer, Fenster, Logik
Maximale Vortriggerverzögerung Bis zu 100 % der Erfassungslänge
Maximale Nachtriggerverzögerung Bis zu 4 Milliarden Abtastungen
Spektrumanalysator
Frequenzbereich DC bis 20 MHz
Anzeigemodi Intensität, Spitzenwertspeicherung, Mittel
Umgebungsbedingungen
Betriebstemperatur 0 °C bis 40 °C (15 °C bis 30 °C für angegebene Genauigkeit)
Luftfeuchtigkeit bei Betrieb 5 % bis 80 % relative Feuchtigkeit, nicht kondensierend
Lagertemperaturbereich -20 bis +60 °C
Luftfeuchtigkeit bei Lagerung 5 % bis 95 % relative Feuchtigkeit, nicht kondensierend
Physische Daten
Abmessungen 190 x 160 x 40 mm
Gewicht < 900 g
Allgemein
Zusätzliches Zubehör (im Lieferumfang) USB 3.0 Kabel, Benutzerhandbuch
PC-Schnittstelle USB 3.0 (USB 2 kompatibel)
Spannungsversorgung über USB Anschluss oder externes Netzteil
Konformität FCC (EMV), CE (EMV und LVD), RoHS-konform
Gewährleistung 2 Jahre
