Produktbeschreibung

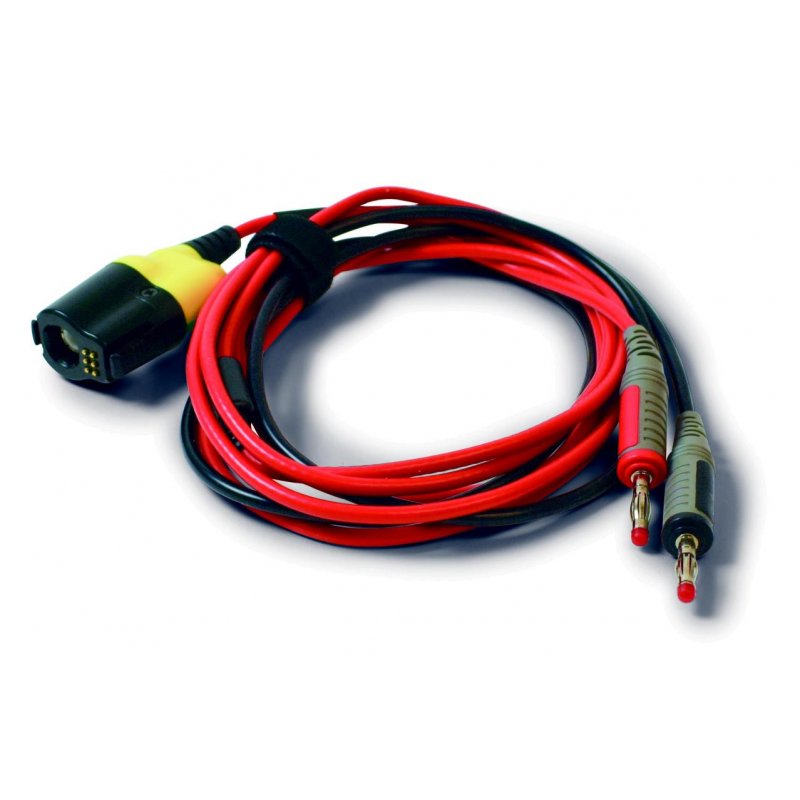

TA432 PicoBNC+™ Widerstandsmessleitung
Dies ist eine brandneue Messleitung und bietet eine dynamische Widerstandsmessung,
die im Rahmen unserer geführten Tests für Elektro- und Hybrid Fahrzeuge eingesetz wird.
Das TA432 bietet zusätzlich zu den Widerstandsmessungen eine Dioden-Testfunktion.
Die Gesamtlänge beträgt 2 m und ist in einer Y-Konfiguration, wobei die einzelnen Kabel
jeweils eine Länge von 1m haben und mit je einem 4mm unisolierten Stecker enden.
Die Leitung enthält eine aktive Stromquelle und ist nur für die Verwendung an stromlosen
Komponenten und Drähten vorgesehen.
Die Spezifikationen für das TA432 sind:
Gesamtlänge mit Kabel 2 m
Maximum Spannung und CAT +/-30V gegen PC Masse, keine CAT Klasse
Hardware Auflösung Bereich 200 Ω mit 0.1 Ω Auflösung
2 kΩ mit Auflösung von 1 Ω
20 kΩ mit Auflösung von 10 Ω
200 kΩ mit Auflösung von 100 Ω
2 MΩ mit Auflösung von 1 kΩ
(nur PicoScope 7 Software)
Hardware Genauigkeit Bereich 200 Ω mit Genauigkeit von 2 Ω
2 kΩ mit Genauigkeit von 20 Ω
20 kΩ mit Genauigkeit von 200 Ω
200 kΩ mit Genauigkeit von 5 kΩ
2 MΩ mit Genauigkeit von 50 kΩ
(nur PicoScope 7 Software)
Dioden Test Sendet 2 V für Diodenmessung
Skalierungsfaktoren und Bereiche Automatischer Start bei
Widerstandsmessung mit High-Bereich.
Diodentest als separat eingestellter Bereich.
Standardwahl ist Widerstand.
Der automatische Bereich umfasst nicht den
Diodenbereich.
Kalibrierung / Nullabgleich Automatisch bei Start
