Produktbeschreibung
MI007 Oszillokop Tastkopf umschaltbar 1:1/10:1 15 / 60 MHz Bandbreite

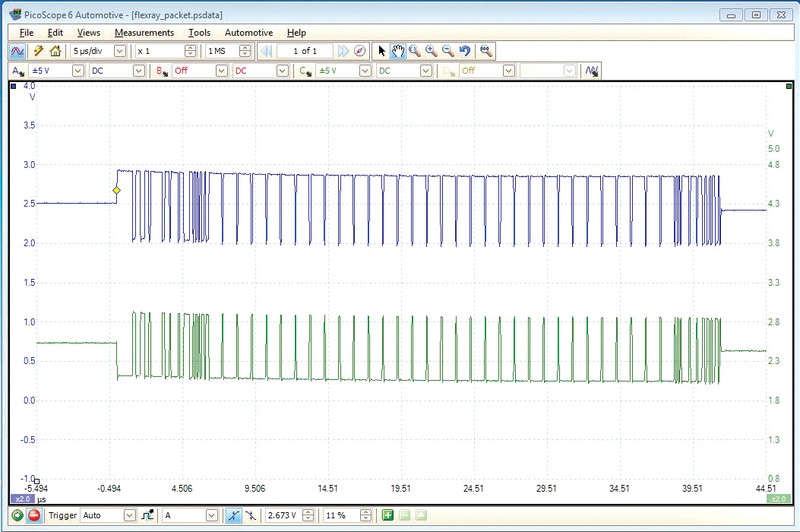

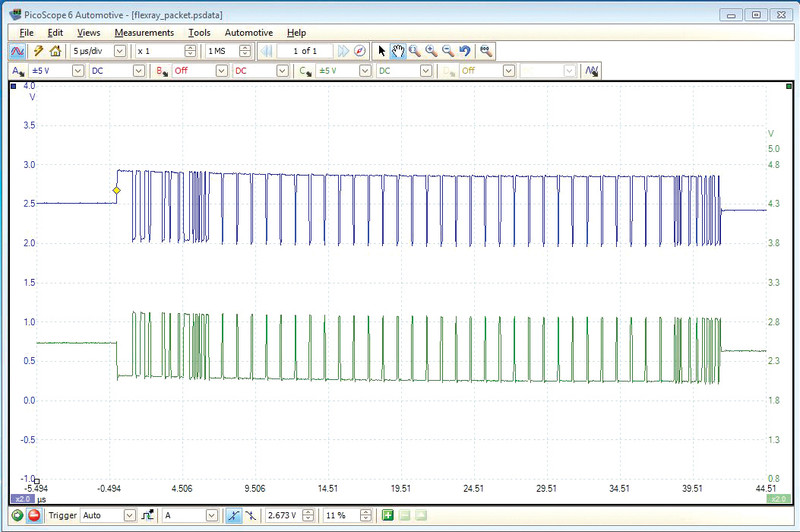

Unverzichtbar bei schnellen Signalen, z.B. FlexRay.
Reduziert die Eingangskapazität des Mess-Sytems bestehend aus Oszilloskop und 3 m BNC Messkabel um mehr als 90 %.
Tastkopf Daten:
Teilerverhältnis 1:1 10:1
Bandbreite 15 MHz 60 MHz
Anstiegszeit 23,3 ns 5,8 ns
Eingangswiderstand 1 M-Ohm+-2 % 10 M-Ohm +-2 %
Eingangskapazität 70 - 120 pF 14 - 18 pF
Max. Arbeitsspannung (CAT I) 200 V pk-pk 600 V pk-pk
Kompensationsbereich 15 - 45 pF
Arbeitsbereich 0 - 50 °C, 0 - 80 % relative Luftfeuchte
Lagerbereich -20 - 60 °C, 0 - 90 % relative Luftfeuchte
Abmessungen 110 +- 2 cm
Gewicht ca. 55 g

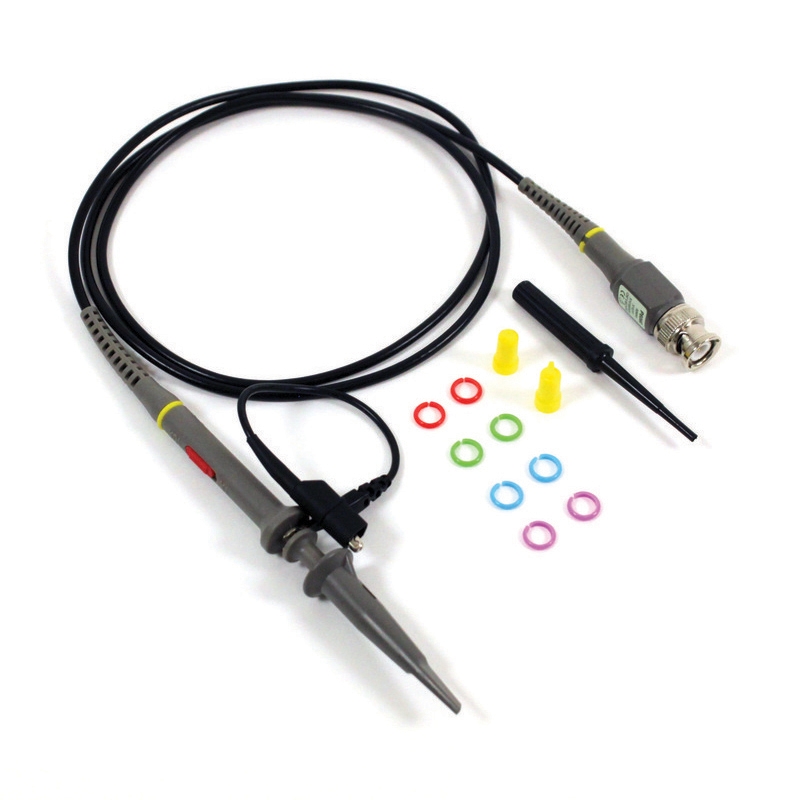

Inhalt Zubehör Kit:
1 Federhaken
1 Abgleichwerkzeug
1 Masseleitung
1 Isolierkappe
1 IC Isolierkappe
10 Kennzeichnungsringe (je 2 in blau, rot, grün, gelb und violett)
