Produktbeschreibung
PQ061 Pico DUAL WPS500X Druckwandler Kit im Koffer
Automotiver Druckwandler für schnelle und genaue Druckmessung in vielen Automotive-Systemen. Zum Anschluss an Pico Automotive-Scopes.- Genaue Messung bis 500 psi (34 bar).
Empfindlichkeit bis herunter zu ca. 0,07 psi (5 Millibar). - Antwortzeit: (0...90% vom Bereichsendwert): 100 µs
- Zoom-Funktion für erweiterte Analyse-Funktionen
- Interner LiPo-Akku.
- Eingebautes Ablassventil
- Auto-Nullung
- Geringes Rauschen
- Temperatur kompensiert
Druck-Bereiche
- Bereich 1:
-15...500 psi / -1...34,47 bar
Genauigkeit 1% des Endbereichs
Ausgangsskalierung 10 mV/1 psi (500 psi = 5 V). - Bereich 2:
-15...50 psi / -1...3,45 bar
Genauigkeit 1% von Vollbereich,
Ausgangsskalierung 100 mV/1 psi (50 psi = 5 V). - Druck-Bereich 3:
-5...5 psi/-0.34...0,34 bar
Genauigkeit 5% von Vollbereich,
Antwort-Zeit filtered,
Ausgangsskalierung1 V/1 psi (5 psi = 5 V).
Typische Anwendungen
Fahrzeug-Diagnose-Werkzeug für verschiedene Druck-bezogene Messaufgaben im Bereich -15 psi bis 500 psi, zum Beispiel...
- in Zylinderdrucktests.
- Viertakt-Untersuchungen.
- Abgas-Pulsieren.
- Ansaugkrümmer Druckfluktuation.
- Druckmessung im Motorgehäuse.
- Diesel Injector Rücklauftests.
- Kraftstoff-Druck-Tests bis 500 psi.

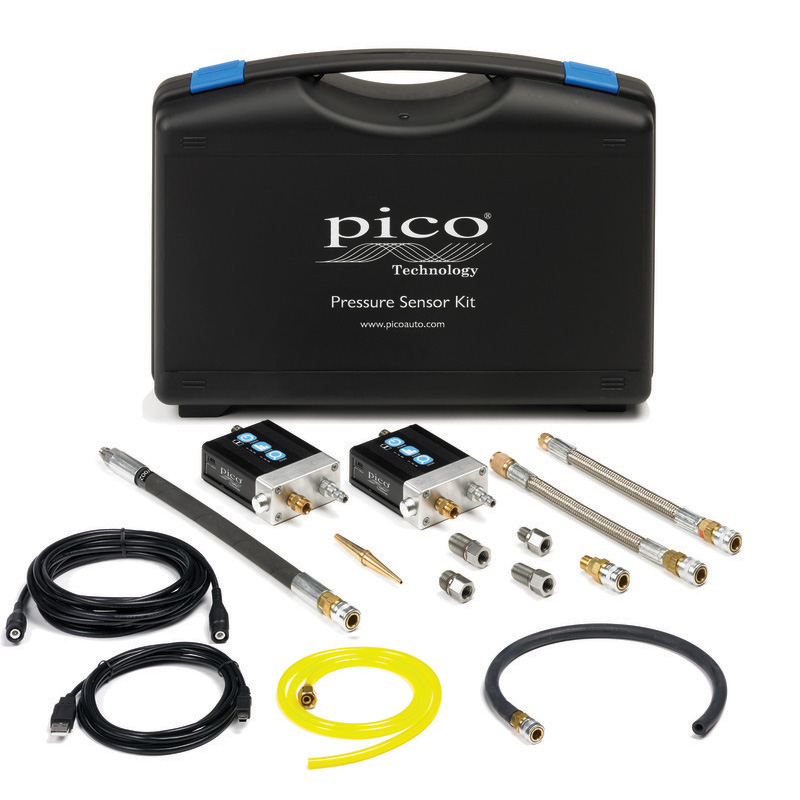

Lieferumfang:
Kit PQ061:- 2 x WPS500X Druckwandler
- Transportkoffer,
- USB-Lade-Kabel,
- 2 x BNC-/-BNC-Kabel,
- TA083: Kraftstoffschlauch mit großem Schrader-Ventil,
- TA117: Kraftstoffschlauch mit kleinem Schrader-Ventil,
- TA085: Vakuumschlauch,
- TA086: Ablass-Schlauch,
- TA087: Auspuff-Adapter,
- TA142: Ersatz Foster Serie 2 Schnell-Koppler
- TA213: Adapter M10 kuzes Gewinde
- TA216: Adapter M12 langes Gewinde
- TA217: Adapter M14 kurzes Gewinde
- TA218: Adapter M14 langes Gewinde
- TA212: Standard Kompressionsschlauch für WPS
- TA129: Universeller Vakuum Adapter
- Anleitung
