Produktbeschreibung
Mit Hilfe des 12-Kanal Sekundär Zündspannungs Signalmixers können Sie sich eine grafische Darstellung des Zündvorgangs von bis zu zwölf Zylindern auf jedem Labor-Oszilloskop ansehen.

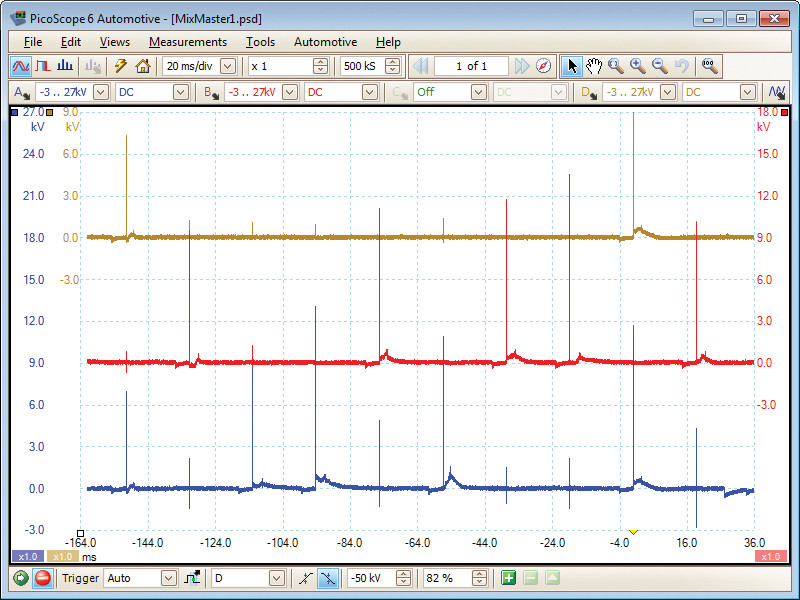

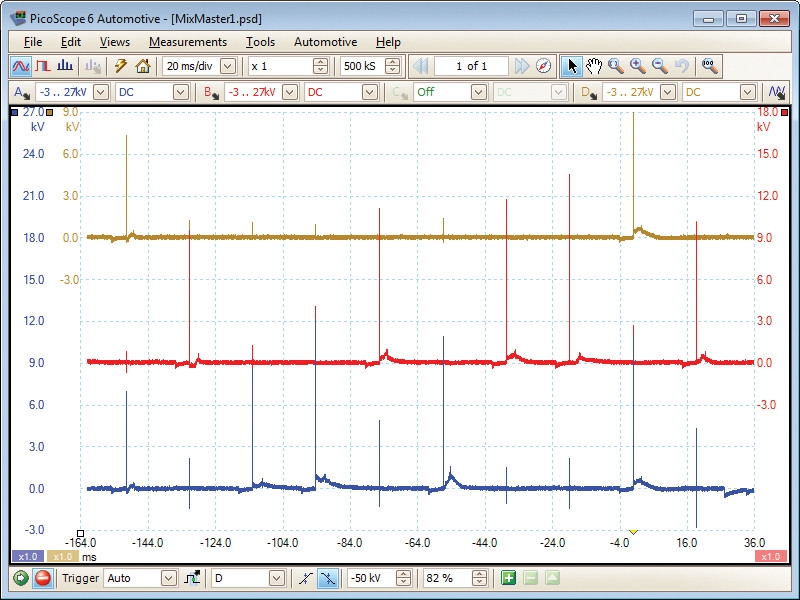

Der Mixmaster kann eine Paradeanzeige von bis zu 12 Zylindern mit einem einzigen Kanal Ihres Laborscopes erzeugen. Wenn Sie ein zweikanaliges Oszilloskop haben, kann Mixmaster auch 2 Motorbänke separat mit bis zu 6 Zylindern pro Bank anzeigen.
Der Mixmaster verfügt über einen Triggerausgang, der von einem der 12 Eingangssignale abgeleitet ist und zur Synchronisierung des Oszilloskops mit einem bekannten Zylinder verwendet werden kann. Darüber hinaus verfügt der Mixmaster über einen einfachen Schalter, mit dem Sie eine Reihe von Signalen invertieren können, um mit negativen Signalen bei Wasted-Spark-Systemen umzugehen.
Der Mixmaster wurde für die Verwendung mit dem Automotive Oscilloscope Kit entwickelt, kann aber auch mit praktisch jedem anderen Oszilloskop verwendet werden und kann sowohl für DIS- als auch für Verteilerzündsysteme eingesetzt werden.
Der Mixmaster ist batteriebetrieben und verfügt über eine Anzeige für niedrigen Batteriestand. Dank des stoßfesten Gummigehäuses ist der Mixmaster für den harten Werkstatteinsatz geeignet und verfügt über einen praktischen Ständer, der die Benutzung erleichtert.

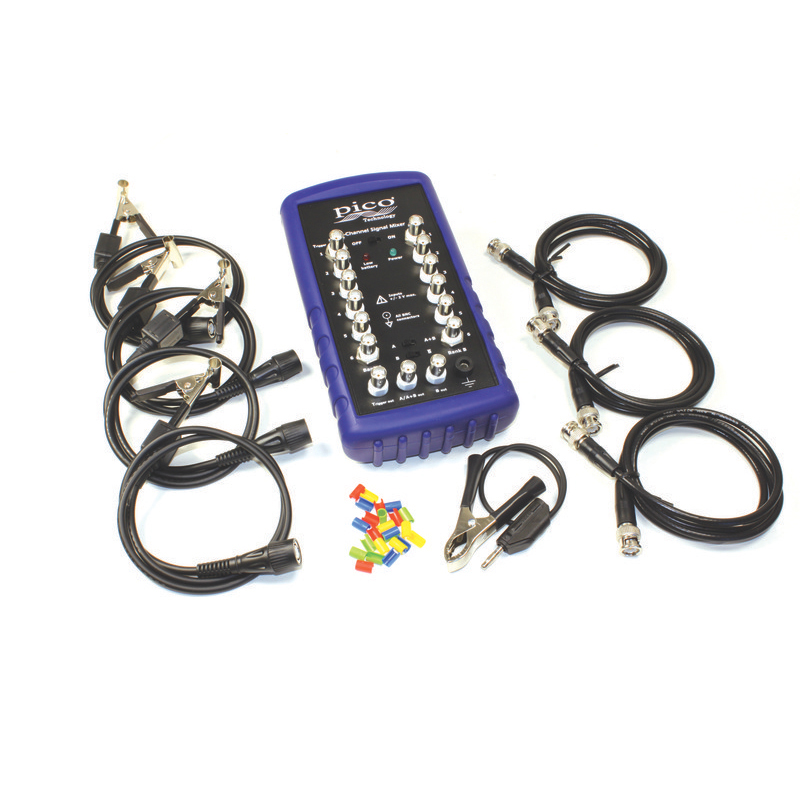

Der Mixmaster wird mit drei BNC-Kabeln zum Anschluss an das Oszilloskop, einem Erdungskabel für den Motorblock und einem Satz von 4 kurzen Sekundärzündkabeln geliefert. Zusätzliche Pakete mit Sekundärzündleitungen können separat erworben werden.
Der Mixmaster ist eine kostengünstige Möglichkeit zur Anzeige von Paradezündungswellenformen auf Ihrem Laboroszilloskop. Er ist kompakt und batteriebetrieben und eignet sich ideal für die mobile Kfz-Diagnose und ist eine wertvolle und kostengünstige Ergänzung Ihres Werkzeugkastens.
Produkt Mixmaster 12-Kanal-Zündsignalmischer
Analoge Bandbreite 170 kHz
Eingänge Bank A und B 12 x BNC-Buchse
91 kΩ Widerstand
-2 V bis +2 V (Betrieb)
-4 V bis +4 V (absolutes Maximum)
Oszilloskop-Ausgänge 3 x BNC-Buchse
Ausgangspegel -2 bis +2 V
Umgebungsgrenzen:
Betriebstemperatur 0 °C bis 45 °C
Luftfeuchtigkeit bei Betrieb 5% bis 80% RH, nicht kondensierend
Lagertemperatur -20 °C bis +60 °C
Luftfeuchtigkeit bei Lagerung 5% bis 95% RH, nicht kondensierend
Stromversorgung 9-Volt-PP3-Batterie
Batterielebensdauer ca. 48 Stunden (eingeschaltet, im Leerlauf)
Abmessungen 221 x 115 x 58 mm
(8,7 x 4,5 x 2,3 Zoll)
einschließlich Gummigehäuse
Inhalt:
1 x PR081 Pico 12-Kanal Zündsignal Mischer
1 x Gummi-Holster
1 x PP339 Set von 4 kurzen (89 cm) Sekundär Zündspannungs Aufnahmeleitungen
3 x BNC-BNC Scope Verbindungsleitung 1,2 m
1 x TA031 Masseleitung schwarz 37 cm mit 4 mm Bananenstecker und Krokoklemme
1 x TA030 Kabel-Farbmarkierungs-Kit (5 mm)
Betrieb mit 1 x 9 Volt Blockbatterie
Kann mit zusätzlichen Zündspannungs-Aufnahmeleitungen auf bis zu 12 Känäle erweitert werden.
